产品特点

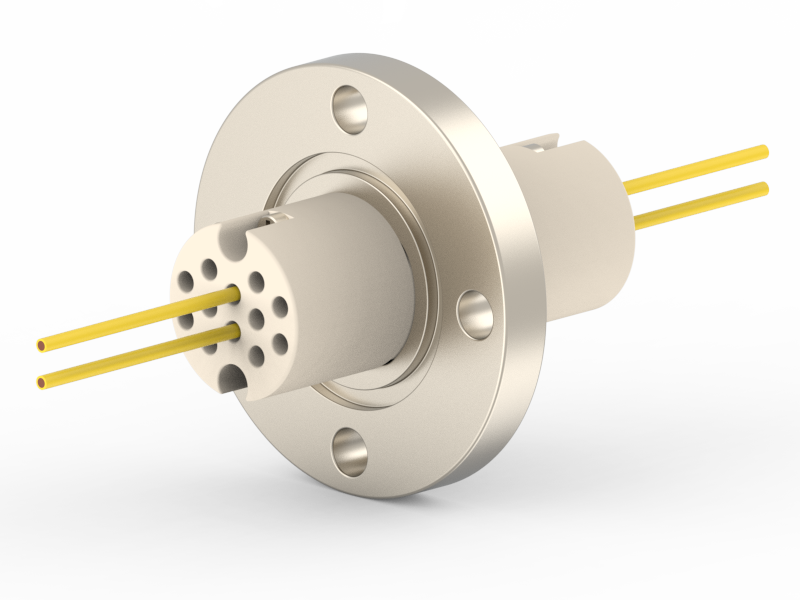

⚫整体式多针真空连接器
⚫应用于超高真空电源传输
⚫CF或KF安装法兰
⚫耐高温达230℃
⚫真空泄漏量低至 1*10-9 Pa*m3/s
⚫真空侧、大气侧均可插拔
该系列真空连接器特别适用于真空容器内高密度信号传输或供电,真空密封采用业内成熟的玻璃烧结工艺,安装固定采用标准的CF/KF接口,插头使用单头整体式插拔设计,针脚高密度排列,每根针单独做绝缘,性能非常稳定可靠,装配布线方便。
单个插头可以在法兰基座上单独插拔固定,插入方向有防呆设计,接线方式为压接或者焊接,插头可退针后重复使用。插头固定使用M3螺钉,确保插头插入后安全稳定。
接触件均采用镀金处理,插拔力均匀,插头使用耐高温绝缘材料,确保最佳的电气性能和使用寿命。
外形尺寸
系列选型表
1.0mm公针整体式真空连接器,feedthrough | |||||
针数 | 法兰尺寸 | 型号 | 示意图 | 插头型号 | 配件 |
8P | KF16 | XF-8P10 | 母针型号 CFG-1005 螺钉型号 M3-16-4 退针工具型号 TL-10 | ||
CF16 | |||||
20P | KF25 | XF-20P10 | |||
CF40 | |||||
60P | KF40 | XF-60P10 |
1.6mm公针整体式真空连接器,feedthrough | |||||
针数 | 法兰尺寸 | 型号 | 示意图 | 插头型号 | 配件 |
6P | KF16 | S-KF16-0616 | ![]() | XF-6P16 | 母针型号 CFG-1615 螺钉型号 M3-16-4 退针工具型号 TL-16 |
12P | KF25 | ![]() | XF-12P16 | ||
HF25 | S-HF25-1216 | ![]() | |||
CF40 | S-CF40-1216 | ||||
40P | KF40 | XF-40P16 |
2.5mm公针整体式真空连接器,feedthrough | |||||
针数 | 法兰尺寸 | 型号 | 示意图 | 插头型号 | 配件 |
8P | KF25 | XF-8P25 | 母针型号 CFG-2525 螺钉型号 M3-16-4 退针工具型号 TL-25 | ||
CF40 | |||||
22P | KF40 | XF-22P25 |
3.5mm公针整体式真空连接器,feedthrough | |||||
针数 | 法兰尺寸 | 型号 | 示意图 | 插头型号 | 配件 |
4P | KF25 | XF-4P35 | 母针型号 CFG-3540 螺钉型号 M3-16-4 退针工具型号 TL-35 | ||
CF40 | |||||
10P | KF40 | XF-10P35 |
(慧朴科技,huiputech)
(版权所有,转载请注明出处,盗版必究)
