可伐合金kovar的物理特性

    可伐(Kovar)是一种铁镍钴合金，其金相结构为奥氏体。它具有低的线膨胀系数，低的导热率和高的电阻。利用冲压和切削加工等方法可把可伐合金制成形状复杂的产品。可伐合金较易熔接和钎焊，但是可伐合金的机械加工比镍困难，因为它的韧性很高。

    可伐合金是在玻璃·金属密封封接中最常用的合金，它的膨胀系数与几种硬质玻璃、陶瓷相匹配。可伐-玻璃密封可以烘烤到460℃。典型可伐合金含有53%~54%Fe、28%~29%Ni、17%~18%Co、<0.5%Mn、0.2%Si和总量<0.25%的Al、Mg、Zr和Ti。

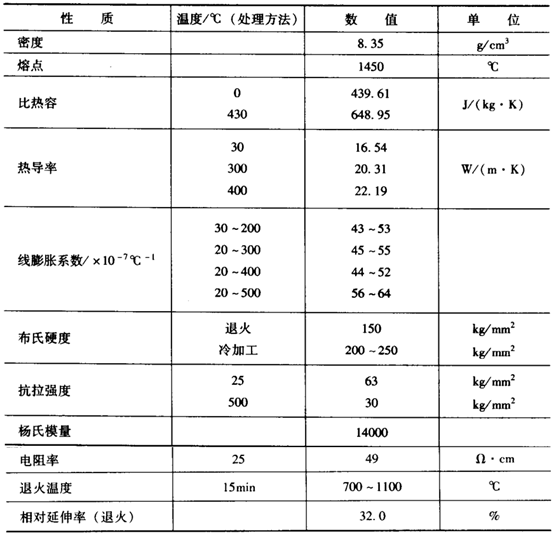

可伐合金的物理性质

    实用的商品可伐合金有许多种类，为了得到与各种玻璃较好的无应力匹配封接，它们的成分稍有差异。国内所用的可伐合金牌号有：4J29其膨胀系数为4.7x10^-6~6.4 x10^-6，适合与钼组玻璃封接；4J31、4J33、4J34膨胀系数为6x 10^-6~8.5x10^-6，适合与陶瓷封接。可伐中的钴在合金加热时能形成易熔化的氧化物，有利于在金属上涂覆玻璃或陶瓷。可伐可以用软焊料或硬焊料进行钎焊和熔焊，经过退火后亦可进行模压成形或切削加工。在真空技术中常用的焊接方法是在H₂炉中用铜钎焊。

    可伐合金的抗腐蚀性能很好，氧化时能生成密实牢固的薄膜。可伐合金对于汞很稳定，可伐合金能在稀硝酸和盐酸的混合液中腐蚀。可伐合金虽然有很好的抗腐蚀性，但仍不如不锈钢，因此应放在干燥的地方储存。可伐与汞及汞蒸气都不发生反应。可伐合金在453℃(其居里

    点)以下具有铁磁性，其磁化率是磁场的函数，当磁场增至7000G时，磁化率达到最大值3700G^-1，然后又降下来。

    可伐合金可制成0.1~4mm的带和条、直径6.0~32mm的杆及直径为0.2~3.0mm的丝。它还可用来制造外径为2.0~41mm，壁厚0.3~2.0mm的无缝管。

    可伐合金主要用来制作与难熔硬玻璃熔接的零件，也可用在受到水银作用的各种结构中。

(慧朴科技，huiputech)
