同轴电缆的结构

Clicks:2365 Update time:2021-10-20

    同轴电缆主要由内导体、绝缘介质、铝箔屏蔽、外导体和护套组成。之所以称其为同轴电缆,就是因为电缆中的两根导体线的轴心保持重合。

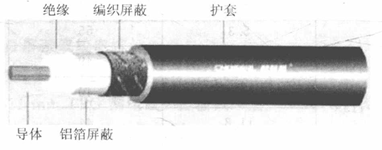

    同轴电缆实物图

    1.内导体 内导体通常由一根实心导体构成,利用高频信号的集肤效应,可采用空铜管,也可用镀铜铝棒,对不需供电的用户网采用铜包钢线,对于需要供电的分配网或主干线采用铜包铝线,这样既能保证电缆的传输性能,又可以满足供电及机械性能的要求,减轻了电缆的重量,也降低了电力电缆的造价。

    2.绝缘介质 同轴电缆中的绝缘介质有两个作用:一是对内、外导体起支撑作用;二是阻止沿径向的漏电流。因此,绝缘介质的介电常数越小,电缆的衰减量和温度系数就越小,性能就越好。

    3.铝箔屏蔽 同轴电缆中起重要屏蔽作用的是铝箔,它在防止外来开路信号干扰与有线电视信号混淆方面具有重要作用。同轴电缆用铝箔可分为两类:单面铝箔和双面铝箔。通常对屏蔽性能要求不高的场合采用单面铝箔,对屏蔽性能要求高的场合采用双面铝箔。

    4.外导体 同轴电缆中的外导体也有两个作用:一是传送射频信号和电源馈电的地线,与内导体一起构成完整的传输回路;二是防止自身的射频信号泄漏和外界的干扰射频信号入侵,即起屏蔽作用。一般较细的电缆外导体是由金属丝编织的网构成,较粗的电缆外导体则是由铝管构成。另外,外导体的屏蔽能力与导体的密度和厚度成正比。

    5.护套 同轴电缆的护套起保护作用,一般用塑料做成,用以增强电缆的抗磨损、抗机械损伤、抗化学腐蚀等能力。


    同轴电缆物理结构示意图

    同轴电缆的物理结构示意图如图所示,d为芯线直径,D为屏蔽层的物理直径。

    同轴电缆具有足够的可柔性,能支持254 mm的弯曲半径。
