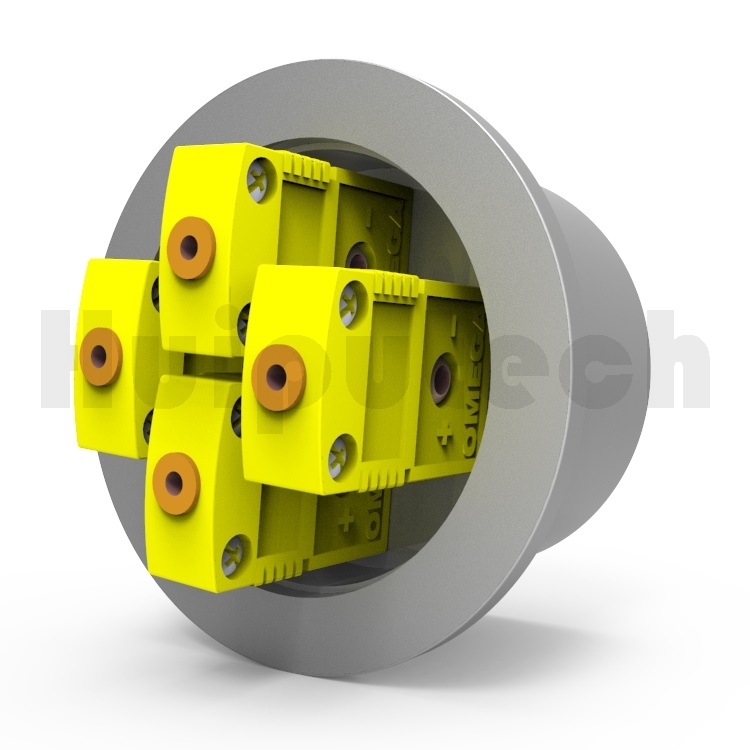

热电偶真空连接器T-KF40-0808K(KF40,四通道,K型)

  • 材料:
    法兰本体:不锈钢SUS304
    真空压力:
    超高真空(CF):1*10-8Pa
    高真空(KF):1*10-6Pa
    真空侧、大气侧均可插拔

    用户自配插头,推荐使用OMEGA原装型号SMPW-K-F或HMPW-K-F

    技术资料和3D模型下载

产品特点

l  专用于热电偶接入真空的连接器

l  应用于超高真空电源传输

l  CF或KF安装法兰

l  真空泄漏量低至 1*10-9 Pa*m3/s

l  真空侧、大气侧均可插拔

l  适用于K型热电偶

l  适配常见的SMPW、HMPW热电偶连接器

    该系列热电偶真空连接器专用于真空容器内的热电偶信号传输,真空密封采用业内成熟的玻璃烧结工艺,安装固定采用标准的CF/KF接口,插头使用市面常见的SMPW、HMPW热电偶连接器,真空侧和大气侧均可插拔,性能非常稳定可靠,装配布线十分方便。




外形尺寸




K型热电偶系列

通道数

法兰尺寸

连接器型号

连接器示意图

总装配示意图

插头型号

2通道

KF25

T-KF25-0408K



SMPW-K-F

黄色


CF40

T-CF40-0408K



4通道

KF40

T-KF40-0808K



CF50

T-CF50-0808K



8通道

KF50

T-KF50-1608K



CF63

T-CF63-1608K
